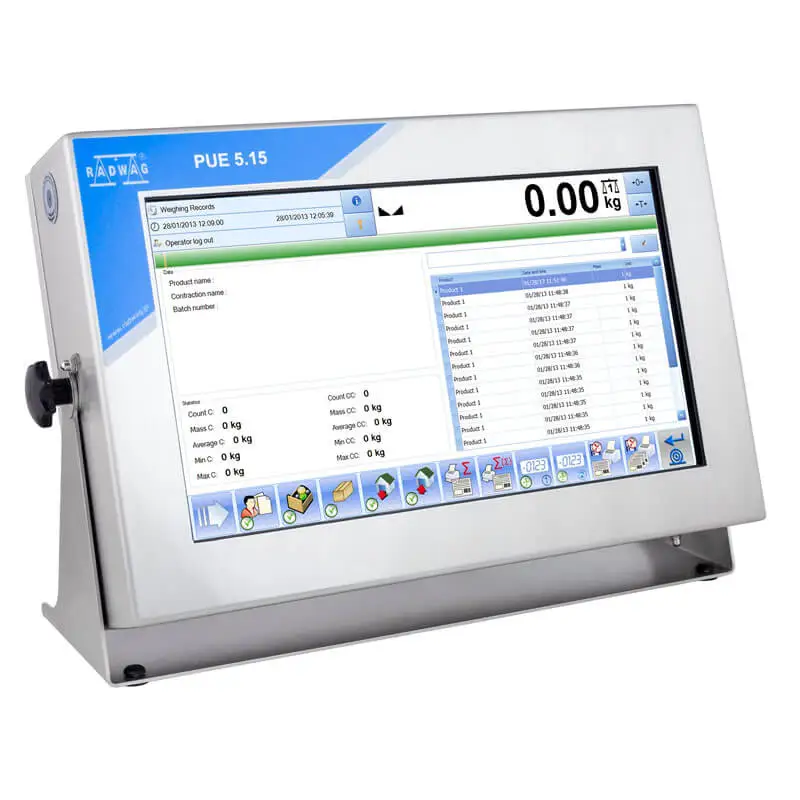

Le terminal est un élément de construction des balances avec une résolution maximale de 6000 e. Il a été équipé d’un boîtier en acier inoxydable à indice de protection élevé, IP 68. La plage de tension PUE 5 est de 100 à 240 V AC, 50 à 60 Hz, il est livré en standard avec 2 × RS232, 1 × RS485, 2 × Ethernet, 4 interfaces USB 2.0.
Le terminal peut être étendu avec 3 modules de pesage supplémentaires (en ajoutant la plate-forme DP-5), ce qui permet le fonctionnement simultané de même 4 plates-formes de pesage.
L’interface PROFIBUS DP en option permet la communication entre le terminal et le réseau industriel ProfiBus.
Utilisation prévue
Le terminal de la série PUE 5 est un appareil de pesage multifonctionnel. Il combine les meilleures caractéristiques d’un ordinateur PC et d’une balance. Le fonctionnement de PUE 5 est basé sur le système d’exploitation Windows. Cela facilite la personnalisation de l’appareil, l’utilisateur peut facilement installer n’importe quel logiciel de son choix.
S’il est appliqué avec des systèmes de dosage ou de fabrication de formules, le PUE 5 permet l’utilisation de nombreuses plates-formes de pesage, ce qui signifie un dosage multiplateforme simultané. Le contrôle total du processus est une garantie. Les systèmes de dosage et de préparation de formules sont commandés via le terminal PUE 5 et aucun PC supplémentaire n’est requis. L’édition de la base de données s’effectue à l’aide d’un écran tactile ou d’un clavier de PC.
Domaine d’utilisation
- Balances à cellules de charge.
- Systèmes de pesage complexes, contrôlés via un système informatique supérieur grâce à l’utilisation d’un module Ethernet.
- Possibilité de raccordement de nombreuses plateformes de pesage à des terminaux industriels.
Logiciel
Le terminal dispose d’une application pour le fonctionnement du module de pesage, l’application fonctionne comme un affichage de la balance et un panneau de commande.
En standard, l’appareil exécute le logiciel Terminal E2R Weighing Records permettant à l’opérateur d’enregistrer les pesées.
Selon les besoins, le terminal peut être équipé en plus de :
- Transactions terminales E2R,
- Formulation terminale E2R.
Le terminal PUE 5 peut communiquer avec les systèmes de pesage suivants de conception et de production RADWAG :
- système de comptage,
- système d’étiquetage,
- système de dosage,
- système de fabrication de formules.
Type de panneau

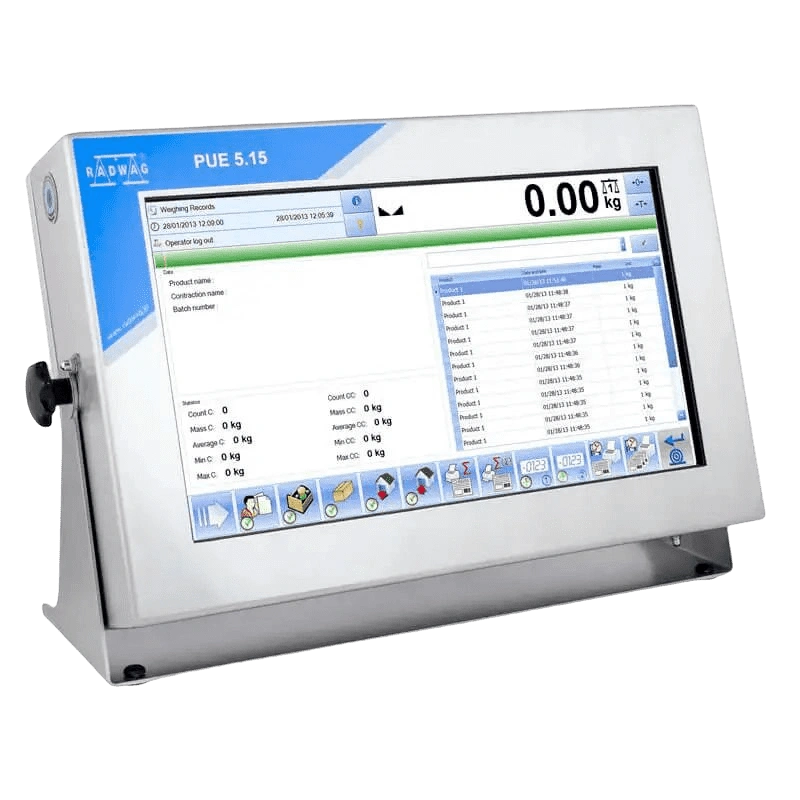

PUE 5.15IR – technologie d’écran tactile infrarouge. Classe de protection IP68. Niveau de luminosité et de lisibilité très élevé. Haute résistance à l’humidité et à la poussière. Très bonne résistance mécanique, fonctionnement avec des gants permis (matière : latex, tissu ou chaîne en acier).
MODÈLES

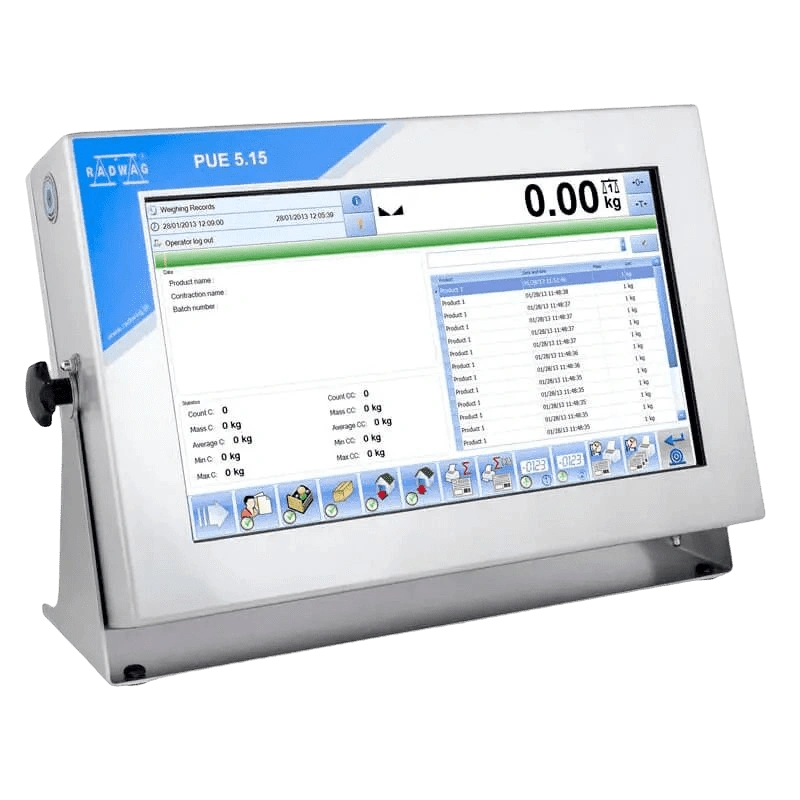

Terminal PUE 5.15C

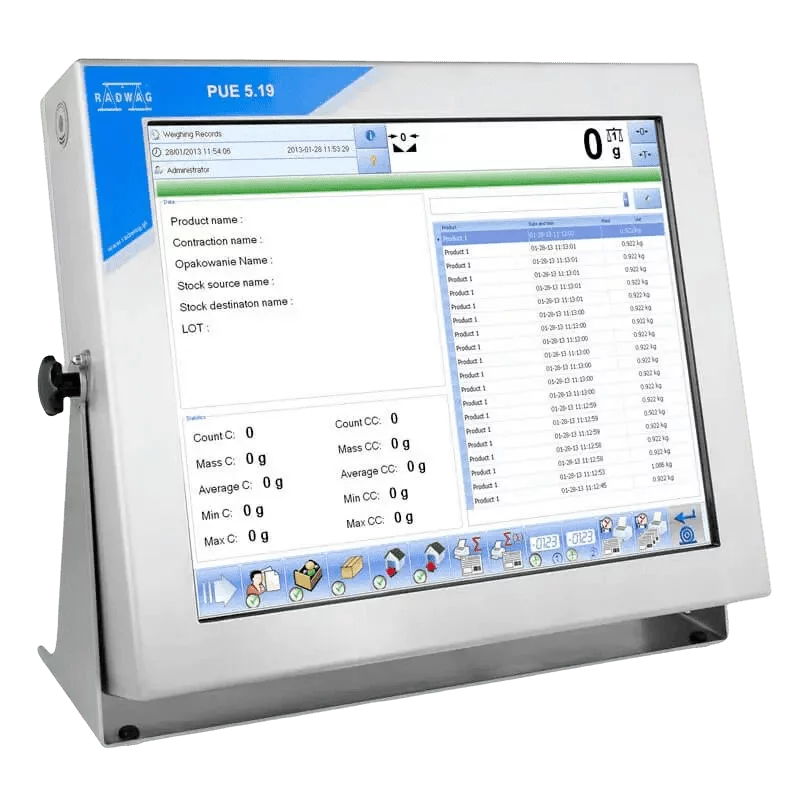

Terminal PUE 5.19IR

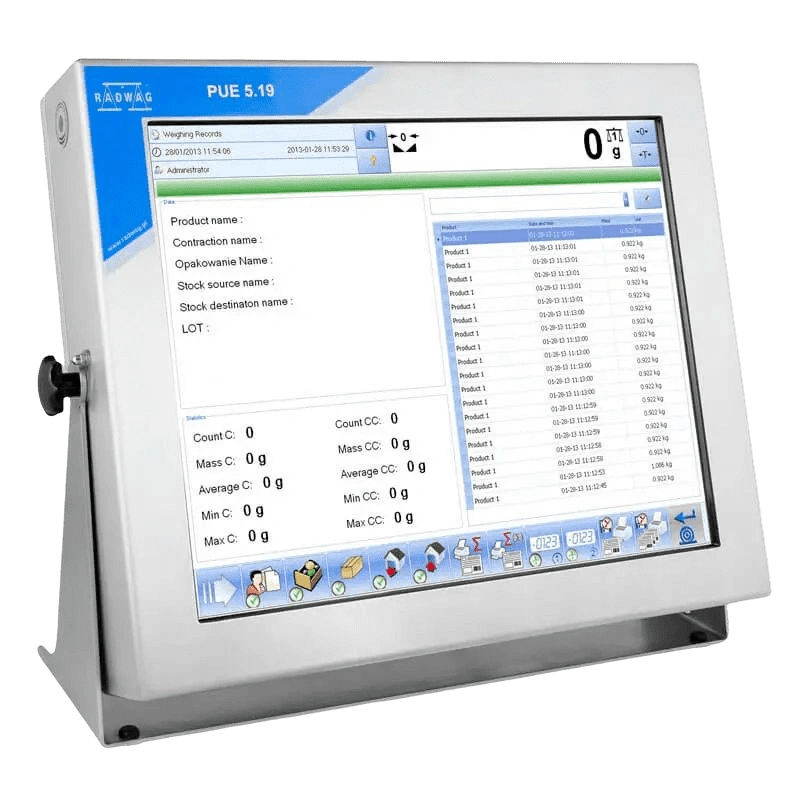

Terminal PUE 5.19C

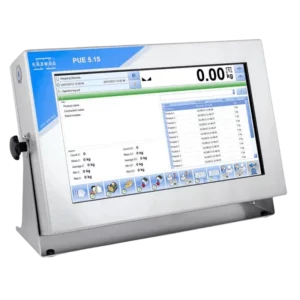

Terminal PUE 5.15IR

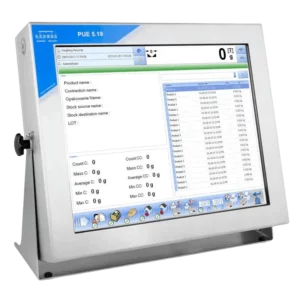

Terminal PUE 5.19R
